Λεπτομέρειες:
|
| Δύναμη ημιτόνου: | 2000kg.f (20kN) | Τυχαία δύναμη: | 2000kg.f (20kN) |
|---|---|---|---|
| Κλονισμός Froce: | 4000kg.f (40kN) | Μετατόπιση: | 51MM |
| Ανώτατη επιτάχυνση: | 100g | Ωφέλιμο φορτίο: | 400kg |
| Max.Velocity: | 2.0 m/s | όνομα: | Ο αέρας δρόσισε τη μηχανή δοκιμής δόνησης δύναμης 20kN με πίνακα ολίσθησης 100X100Cm τον οριζόντιο |
| Επισημαίνω: | συσκευή δοκιμής δονητών,βιομηχανικός πίνακας δονητών,20kN εξοπλισμός εργαστηρίων δόνησης δύναμης |
||

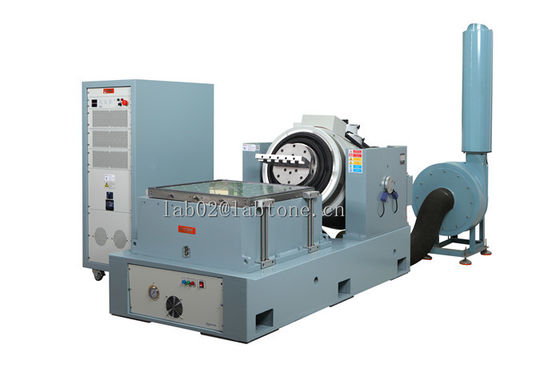

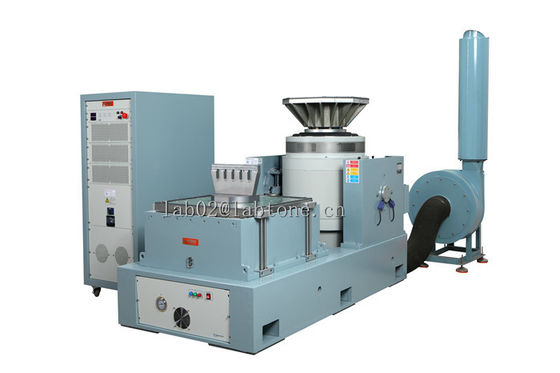

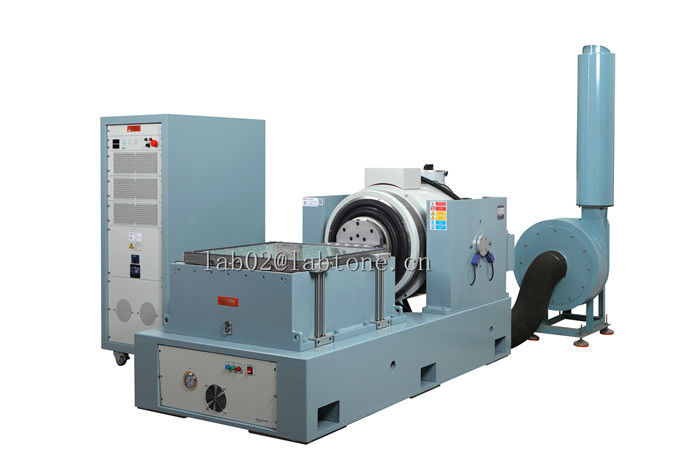

Ο αέρας δρόσισε τη μηχανή δοκιμής δόνησης δύναμης 20kN με πίνακα ολίσθησης 100X100Cm τον οριζόντιο
| Προδιαγραφές vg2000-50 δονητών | |
| Μέγιστο ημίτονο (PK) | 2000Kg.f αιχμή (20KN) |
| Τυχαίος (RMS) | 2000Kg.f r.ms (20KN) @ISO5344 |
| Κλονισμός (PK) | 4000Kg.f μέγιστο @6ms (40KN) |
| Χρησιμοποιήσιμη συχνότητα | 2~2500Hz |
| Μέγιστη μετατόπιση (PP) | 51mm |
| Μέγιστη ταχύτητα | 2m/s |
| Μέγιστη επιτάχυνση | 100G (785 m/s2) |
| Κάθετη υποστήριξη φορτίων | 500 κλ |
|
Αναστολή σώματος φυσική Συχνότητα (άξονας ώθησης) |
Λιγότερο από 2,5 Hz |
| Armature διάμετρος | Ф320 χιλ. |
| Armature βάρος | 25kg |
| Επιτρεπόμενη μερική δύναμη | 300.N.M |
|
Θεμελιώδης αντήχηση Συχνότητα (γυμνός πίνακας) |
2.300 Hz (nom.) +/- 5% |
|
Σύνδεση φορτίων Σημεία (πρότυπα) |
16 ένθετα ανοξείδωτου M10 |
| Περιπλανώμενη πυκνότητα ροής | <10gauss |
| Επιτρεπόμενη μερική δύναμη | 500.N.M |
| Διαστάσεις δονητών | 1290mmL×820mmD×1145mmH |
| Βάρος του δονητή | Περίπου 1800Kg |
| Απαίτηση συμπιεσμένου αέρα | 0,7 MPA |
Τυποποιημένα συστήματα δοκιμής δόνησης
|
Πρότυπο
|
EV103
|
EV203
|
EV106
|
EV206
|
EV210
|
EV220
|
|
Συχνότητα (Hz)
|
2-4000
|
2-2500
|
2-3000
|
2-3000
|
2-3000
|
2-2500
|
|
Ανώτατη δύναμη εξόδου (kg.f)
|
300
|
300
|
600
|
600
|
1000
|
2000
|
|
Μέγιστη μετατόπιση
(mmp-π)
|
25
|
38
|
25
|
50
|
50
|
50
|
|
Μέγιστη επιτάχυνση (γ)
|
100
|
100
|
100
|
100
|
100
|
100
|
|
Μέγιστη ταχύτητα (cm/s)
|
200
|
120
|
180
|
200
|
200
|
200
|
|
Ωφέλιμο φορτίο (κλ)
|
110
|
120
|
200
|
200
|
300
|
400
|
|
Armature μάζα (κλ)
|
3
|
3
|
6
|
6
|
10
|
20
|
|
Armature διάμετρος (χιλ.)
|
φ150
|
φ150
|
φ200
|
φ200
|
φ240
|
φ320
|
|
Μέθοδος ψύξης
|
Αναγκασμένος - αερόψυξη
|
|||||
|
Βάρος γεννητριών δόνησης (κλ)
|
460
|
460
|
720
|
920
|
1100
|
1600
|
|
Διάσταση L*W*H γεννητριών δόνησης (ΚΚ)
|
750*560*670
|
750*555*670
|
800*600*710
|
800*600*710
|
845*685*840
|
1200*870*1100
|
|
Ενισχυτής δύναμης
|
Amp3k
|
Amp3k
|
Amp6k
|
Amp6k
|
Amp12k
|
Amp22k
|
|
Μέθοδος ψύξης
|
Αναγκασμένος - αερόψυξη
|
|||||
|
Βάρος ενισχυτών δύναμης (κλ)
|
250
|
250
|
320
|
320
|
350
|
500
|
|
Διάσταση L*W*H ενισχυτών δύναμης (ΚΚ)
|
800*550*1250
|
|||||
|
Απαιτήσεις χρησιμότητας
|
3-phase AC380V ±10% 50Hz
|
|||||
|
Συνολική ικανότητα (KW)
|
8
|
9
|
18
|
20
|
25
|
35
|
1) Τραχύ σύστημα αναστολής και γραμμική καθοδήγηση κινήσεων, ισχυρή ικανότητα μεταφοράς, καλές καθοδηγώντας λειτουργίες, υψηλή σταθερότητα.
2) Κεντρικός αερόσακος φορτίων με την υψηλή στατική ακαμψία και τη χαμηλή δυναμική ακαμψία, ισχυρή ικανότητα μεταφοράς, τέλεια απόδοση στην παραλλαγή εύρους.
3) Μετατροπή δύναμης κατηγορίας Δ υψηλής αποδοτικότητας, μέγιστο ρεύμα 3 σίγμα, χαμηλής ισχύος κατανάλωση και ελάχιστη αρμονική διαστρέβλωση.
4) Γρήγορη αυτοδιάγνωση με τη συναρμολόγηση ασφάλειας, υψηλή αξιοπιστία ασφάλειας
5) Συσκευή απομόνωσης κλονισμού αερόσακων για την πλατφόρμα δόνησης χωρίς την ανάγκη του πρόσθετου ιδρύματος, της τέλειας αναπαραγωγής του παλμικού κύματος και της μείωσης της μετάδοσης δόνησης
6) Οριζόντιες και κάθετες πλατφόρμες επέκτασης για τις διαφορετικές εφαρμογές
7) Απλή λειτουργία ελεγκτών
