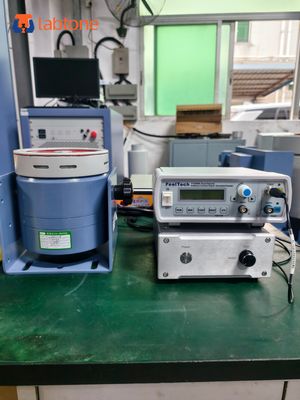

Σύστημα Δοκιμών Δόνησης Μικροτύπου
Περιγραφή
Με ελαφρύ βάρος, μικρό όγκο, βολικό στη μετακίνηση, ο τυπικός πίνακας δόνησης της σειράς ET χρησιμοποιείται ευρέως στη βαθμονόμηση αισθητήρων επιτάχυνσης, στη δοκιμή δόνησης, στη δοκιμή κόπωσης και στη δοκιμή μηχανικής σύνθεσης μικρομερών εξαρτημάτων. Ταυτόχρονα, η σειρά ET μπορεί επίσης να χρησιμοποιηθεί για διδασκαλία, επιστημονική έρευνα και εργαστήρια.
Εφαρμογή Προϊόντος
Σύστημα Δοκιμών Δόνησης Μικροτύπου
Με ελαφρύ βάρος, μικρό όγκο, βολικό στη μετακίνηση, ο τυπικός πίνακας δόνησης της σειράς ET χρησιμοποιείται ευρέως στη βαθμονόμηση αισθητήρων επιτάχυνσης, στη δοκιμή δόνησης, στη δοκιμή κόπωσης και στη δοκιμή μηχανικής σύνθεσης μικρομερών εξαρτημάτων. Ταυτόχρονα, η σειρά ET μπορεί επίσης να χρησιμοποιηθεί για διδασκαλία, επιστημονική έρευνα και εργαστήρια.
Η δοκιμή δόνησης είναι μια διαδικασία διέγερσης ή πρόκλησης σοκ σε κάποιο μέρος ή συσκευή για να παρατηρηθεί η αντίδρασή του σε πραγματικό περιβάλλον. Η δοκιμή δόνησης εφαρμόζεται ευρέως σε πολλούς τομείς, που κυμαίνονται από πλακέτες κυκλωμάτων, αεροπλάνα, πλοία, πυραύλους, πυραύλους, αυτοκίνητα, οικιακές συσκευές και άλλα βιομηχανικά προϊόντα.
Η Labtone μπορεί να σας προσφέρει την όλη πρόταση δόνησης και δοκιμών και να σας παρέχει τα πιστοποιητικά ποιότητας των προϊόντων σύμφωνα με τα εθνικά και διεθνή πρότυπα, συμπεριλαμβανομένων των προτύπων GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC και ASTM.
Χαρακτηριστικά
- Εφαρμόστε στη βαθμονόμηση μετρητή δόνησης υψηλής ακρίβειας, στη δοκιμή μηχανικής σύνθεσης, στην ανάλυση δόνησης της πηγής δόνησης.
- Εφαρμόστε στη δοκιμή δόνησης διαφόρων μικρών και ελαφρών εξαρτημάτων όπως αισθητήρες, ηλεκτρονικά, ηλεκτρικές μηχανές κ.λπ.
- Εφαρμόστε στη βασική δοκιμή μηχανικής δόνησης εκπαιδευτικού εξοπλισμού.
Διαμόρφωση Εξοπλισμού
| Στοιχείο |
Διαμόρφωση |
Ποσότητα |
| 1. |
Δόνησηαναδευτήρας |
|
| |

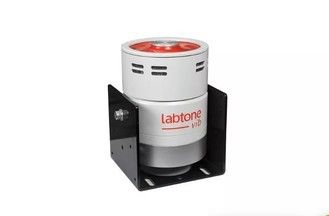

ET30 Shaker |
1 σετ |
| 2. |
Ψηφιακός ενισχυτής ισχύος μεταγωγής |
|
| |
Ενισχυτής ισχύος PA502E |
1 σετ |
| 4. |
Συνημμένα αξεσουάρ |
|
| |
γραμμή σύνδεσης |
1 σετ |
| |
Οδηγίες λειτουργίας, έκθεση επιθεώρησης, πιστοποιητικό, εγχειρίδιο συντήρησης κ.λπ. |
1 σετ |
| |
Ειδικά εργαλεία |
1 σετ |
Προδιαγραφή Μηχανής Δοκιμής Δόνησης:
| Ηλεκτροδυναμικός αναδευτήρας |
| Μέγιστη δύναμη διέγερσης ημιτονοειδούς |
55Kg.f αιχμής (550N) |
| Εύρος συχνοτήτων |
5～5000Hz (Διατίθενται μεγαλύτερες συχνότητες) |
| Μέγιστη μετατόπιση |
20 mm p-p |
| Μέγιστη ταχύτητα |
1,6 m/s |
| Μέγιστη επιτάχυνση |
30 G (300 m/s2) |
| Υποστήριξη κάθετου φορτίου |
20 kg |
| Διάμετρος οπλισμού |
Ф120 mm |
| Βάρος οπλισμού |
1,7 kg |
| Συνολική διάσταση |
445mm L x 333mm D x 203mm H |
| Βάρος αναδευτήρα |
97 Kg |
| Τύπος ψύξης |
Ψύξη αέρα με εσωτερικό αξονικό ανεμιστήρα |
| PA501EFPowerAmplifier |
| Ισχύς εξόδου |
900 VA |
| Διάσταση ντουλαπιού ενισχυτή |
430mm×200mm×500mm |
| Σύστημα προστασίας σερβο |
| Λειτουργίες: |
FUSE, OSC ZERO, OVER DISP, OVER VILTAGE, OVER CURRENT, OVER HEAT, EXT-TRIP, EXT-STOP |
| Vibration controller |
| Διαμόρφωση υλικού: |
Είσοδοι 2 καναλιών, έξοδοι 1 καναλιού |
| Υπολογιστής ελέγχου |
1 σετ |
| Λειτουργία |
Έλεγχος ημιτονοειδούς, Τυχαίος έλεγχος
Γλώσσα: Αγγλικά, Κινέζικα
|
| Λειτουργικό σύστημα |
Microsoft Windows 7/8/10 |
| Αισθητήρας επιτάχυνσηςLAB |
Εύρος συχνοτήτων: 1-12KHz
Ευαισθησία: 30 ±10 pC/g
Εύρος θερμοκρασίας: -40℃ έως 160℃
|
| Head Expander VT40CM |
| Μέγεθος τραπεζιού |
400x400mm |
| Υλικό |
Κράμα μαγνησίου |
| Συχνότητα |
Έως 2000Hz |
| Ηλεκτρικές απαιτήσεις: |
| Παροχή ρεύματος |
AC 220V±10%, 50/60Hz, Μονοφασικό, 900VA |
| Απαιτήσεις περιβάλλοντος |
Θερμοκρασία: 0～40ºC
Σχετική υγρασία: 0～80%, μη συμπυκνωμένη
|
Υπηρεσίες Μηχανής Δοκιμής Δόνησης
Προπωλήσεις:
- Τεχνική συμβουλή: μέθοδος δοκιμής, σχεδιασμός εργαστηρίου και πρόταση.
- Επιλογή εξοπλισμού: σχήμα επιλογής, Συχνές ερωτήσεις.
- Σχέδιο δοκιμής προϊόντος.
Εντός πωλήσεων:
- Επικοινωνία με τον πελάτη και αναφορά προόδου.
- Οδηγίες για την προετοιμασία πριν την εγκατάσταση, τη θέση σε λειτουργία του εξοπλισμού και τη δοκιμαστική λειτουργία.
- Βαθμονόμηση (όταν απαιτείται επαλήθευση από τρίτους).
.
Εξυπηρέτηση μετά την πώληση
- Εκπαίδευση για το πώς να εγκαταστήσετε το μηχάνημα, εκπαίδευση για το πώς να χρησιμοποιήσετε το μηχάνημα.
- Μηχανικοί διαθέσιμοι για την εξυπηρέτηση μηχανημάτων στο εξωτερικό.
