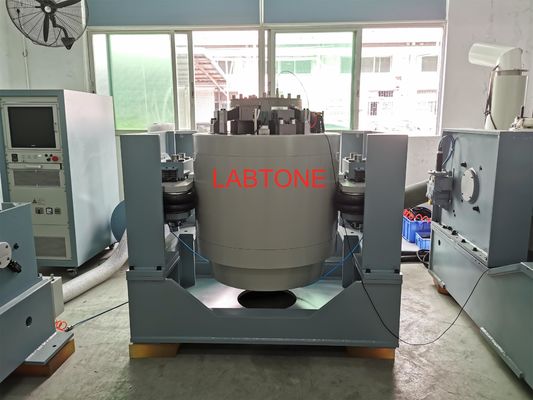

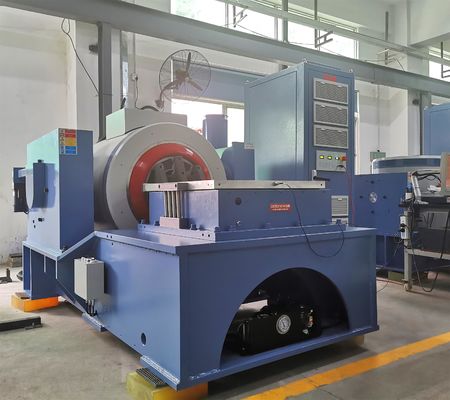

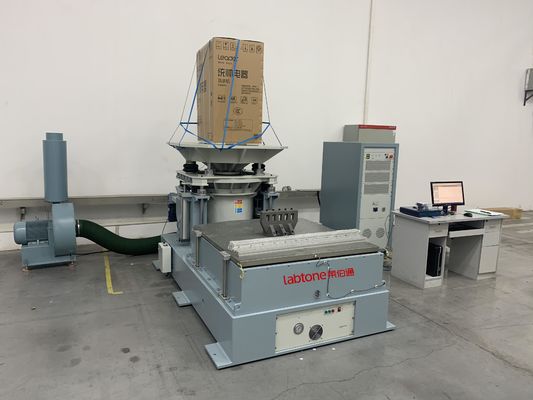

Συστήματα ηλεκτροδυναμικών συσσωρευτών δονήσεων για δοκιμές αυτοκινήτων NISSAN 28400NDS00
Αυτό το σύστημα ηλεκτροδυναμικών δονητικών κουνελιών έχει σχεδιαστεί για εφαρμογές δοκιμών αυτοκινήτων, ειδικά για τις απαιτήσεις του NISSAN 28400NDS00.Το σύστημα προσομοιώνει διάφορες επιρροές των περιβαλλοντικών δονήσεων που συναντώνται κατά τη μεταφορά, εγκατάσταση και χρήση του προϊόντος για τον προσδιορισμό της αντοχής του προϊόντος υπό συνθήκες δονήσεων.
Επισκόπηση των δοκιμών δονήσεων
Οι δοκιμές δονήσεων αξιολογούν την ανθεκτικότητα του προϊόντος στις περιβαλλοντικές δονήσεις μέσω δύο κύριων τρόπων:
- Σινουσοειδής δονήσεις:Συμμετέχει στην προσομοίωση περιστροφής, παλμών και αστάθειας σε οχήματα, αεροσκάφη και πλοία.
- Τυχαία δονήσεις:Αξιολογεί τη συνολική δομική σεισμική αντοχή και τη αντοχή του περιβάλλοντος μεταφοράς σε συσκευασμένες καταστάσεις.
Ειδικές προδιαγραφές VG5000-100
| Παράμετρος | Προδιαγραφές |
|---|
| Πύργος (Pk) | 5000Kg.f κορυφή (50KN) |
| Τυχαίος (RMS) | 5000Kg.f r.ms (50KN) ISO5344 |
| Σοκ (Pk) | 10000Kg.f κορυφή (100KN) @6ms |
| Χρησιμοποιήσιμη συχνότητα | 1 ∆2500Hz |
| Μέγιστη μετατόπιση (p-p) | 100 mm (4 ίντσες) διαλείπουσα, 76 mm (3 ίντσες) συνεχής |
| Μέγιστη ταχύτητα | 2m/s |
| Μέγιστη επιτάχυνση | Σινικό: 100g (980 m/s2), τυχαίο 62g ((600 m/s2) |
| Ψηλή υποστήριξη φορτίου | 500 κιλά |
| Φυσική συχνότητα αναστολής σώματος (άξονας ώθησης) | Λιγότεροι από 2,5 Hz |
| Διάμετρος θωράκισης | Φ440 mm |
| Βάρος θωράκισης | 59 κιλά |
| Φύση βασικού συντονισμού | 2,400 Hz (ονομαστικό) +/- 5% |
| Σημεία στερέωσης φορτίου (πρότυπο) | 16 Εισαρτήματα από ανοξείδωτο χάλυβα M10 |
| Πληθυσμιακή πυκνότητα ροής | < 10 gauss |
| Διάμετροι του κουνιστήρα | 1670mmL × 1150mmD × 1300mmH |
| Βάρος του χεριού | Περίπου 4.600 κιλά. |
| Απαιτούμενη συμπιεσμένη ατμόσφαιρα | 0.6 Mpa |
Ειδικές προδιαγραφές ενισχυτή ισχύος LA503L
| Παράμετρος | Προδιαγραφές |
|---|
| Ονομαστική παραγωγική ικανότητα | 50KVA ((120V rms / 420A rms) |
| Σχέση σήματος προς θόρυβο | Περισσότερα από 65 dB |
| Αποτελεσματικότητα ενισχυτή | Περισσότερο από 90% |
| Συνολικές διαστάσεις του ενισχυτή | 650 mmL x 920 mmD x 2100 mmH |
| Βάρος του ενισχυτή | Περίπου 560 κιλά. |
| Προστασία διακόπτη | Εισαγωγή υπερ-/κάτω τάσης, σφάλμα λογικής, έξοδος υπερ-τάσης/σύρματος, ισχύς ελέγχου, εξωτερικό, πίεση λάδις του αναβοσβέστη, μονάδα O/T, θερμοκρασία αναβοσβέστη, διαδρομή αναβοσβέστη |
Προδιαγραφές για τον ελεγκτή αναταραχής VCS5X-2
Υλικό:2 αναλογικά κανάλια εισόδου, 1 κανάλι οδήγησης, ρυθμός δειγματοληψίας 102,4 kHz, εύρος συχνοτήτων 40 kHz, > 120 dB Δυναμικό εύρος, 24-bit ADC/DAC, κεντρική επεξεργασία DSP πλωτής 32-bit και σχεδιασμός χαμηλού θορύβου,> 90 dB Τυχαίο δυναμικό εύρος ελέγχου, Windows O / S GUI και σύνδεση Ethernet, -20 ~ 60 ° C θερμοκρασία εργασίας, χωρίς ανεμιστήρα δομή για τη μείωση του θορύβου φόντου.
Λογισμικό:Βασική τυχαία, σάρωμα, κλασικό σοκ.
Διαμόρφωση PC:ACER PC (CPU i3-3.6GHz, RAM 8GB, HDD 1TB, θύρα Ethernet 1000Mbps, 4 θύρες USB) με λειτουργικό σύστημα Microsoft Windows 10/8. Microsoft Word/Excel και Adobe Acrobat συνιστάται για την επεξεργασία εκθέσεων δοκιμών.
Ελέγχου επιταχυνόμετρα:Εργαστήριο-24110 Υψηλή ευαισθησία Επιταχυνόμετρο φόρτισης, 10M PVC M5 κοαξιώδης πρίζα για BNC πρίζα καλώδιο χαμηλού θορύβου, 1-5kHz εύρος, ευαισθησία 30pC / g, M5 πλευρική σύνδεση, Γη απομόνωση,-40°C έως 160°C θερμοκρασία λειτουργίας.
Πρόσθετα μοντέλα συστημάτων
| Σχήμα |
EV203 |
EV207 |
EV210 |
EV220 |
| Γεννήτης δονήσεων | Επικαιροποίηση | VG300/50 | VG1000/50 | VG2000/50 |
| Συχνότητα ((Hz) | 2-4500 | 2-3000 | 2-3000 | 2-2500 |
| Μέγιστη δύναμη εξόδου (kg.f) | 300 | 700 | 1000 | 2000 |
| Μαξ. Μετατόπιση (mm p-p) | 38 | 50 | 50 | 50 |
| Μέγιστη επιτάχυνση (g) | 100 | 100 | 100 | 100 |
| Μέγιστη ταχύτητα ((cm/s) | 120 | 200 | 200 | 200 |
| Χρήσιμο φορτίο ((kg) | 120 | 200 | 300 | 400 |
| Μάζα θωράκισης ((kg) | 3 | 6 | 10 | 20 |
| Διάμετρος θωράκισης (mm) | φ150 | φ200 | φ240 | φ320 |
| Μέθοδος ψύξης | Αναγκαστική ψύξη με αέρα |
| Βάρος γεννήτριας δονήσεων ((kg) | 460 | 920 | 1100 | 1600 |
| Διάμετρος γεννήτριας δονήσεων L*W*H(MM) | 750*555*670 | 800*600*710 | 845*685*840 | 1200*870*1100 |
| Ενισχυτής ισχύος | Αmp3k | Αμπελ 6k | Amp12k | Amp22k |
| Μέθοδος ψύξης | Αναγκαστική ψύξη με αέρα |
| Βάρος ενισχυτή ισχύος (kg) | 250 | 320 | 350 | 500 |
| Μέγεθος ενισχυτή ισχύος L*W*H(MM) | 800*550*1250 | 800*550*1250 | 800*550*1520 | 800*550*1520 |
| Απαιτήσεις χρησιμότητας | 3 φάσεις AC380V ± 10% 50Hz |
| Συνολική χωρητικότητα (KW) | 9 | 20 | 25 | 35 |
Πρότυπα συμμόρφωσης
Εφαρμογή της οδηγίας 2008/57/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου
Εφαρμόσιμες βιομηχανίες
Συσκευές ηλεκτρονικών συσκευών αυτοκινήτων, Συγκροτήματα μετρητών κινητήρων, Μπαταρίες αποθήκευσης αυτοκινήτων, Ηλεκτρικό εξοπλισμό αυτοκινήτων, Μηχανές αυτοκινήτων, Νερόδιαλυτές διηλεκτρικές μπαταρίες, Βαλβίδες ασφαλείαςΣυμπυκνωτές κλιματισμού αυτοκινήτων
Βασικά χαρακτηριστικά
- Η δομή διπλού μαγνητικού κυκλώματος εξασφαλίζει υψηλή ένταση μαγνητικού πεδίου και μειωμένη διαρροή ρεύματος
- Ειδική δομή αποβρύθμισης μειώνει τη διαρροή ρεύματος κάτω από 1 mt
- Άνοιγμα τύπου U, κυλίνδροι και γραμμικό ρυμουλκούμενο για ισχυρή αντίσταση στο φορτίο εκτροπής
- Απομόνωση από δονήσεις αέρα για σταθερή λειτουργία με βαριά φορτία - δεν απαιτείται ειδικό θεμέλιο
- Συμπληρωματικές διατάξεις προστασίας για υπερθερμική, υπερφόρτωση, υπερστροφή, υπερστροφή και υπερδιέσπαση
- Προστασία του ηλεκτρικού δικτύου κατά υπερφόρτωσης, υποφόρτωσης και απώλειας φάσης
- Δυνατότητα ολοκλήρωσης δοκιμών περιβάλλοντος σε συνδυασμό, τυχαία και αντίκτυπα
- Το σύστημα απαιτεί διακύμανση τάσης ≤±10% και αντίσταση γείωσης ≤4Ω
- Σχεδιασμός υψηλής αξιοπιστίας κατάλληλος για μακρά λειτουργία
Υπηρεσίες μας
| Υπηρεσία προ πωλήσεων |
Τεχνικές συμβουλές:Μέθοδοι δοκιμών, σχεδιασμός και παροχή συμβουλών για το εργαστήριο
Επιλογή εξοπλισμού:Σχέδια επιλογής τύπου, FAQ
Σχέδια δοκιμών προϊόντων |
| Υπηρεσία πώλησης |
Επικοινωνία με τους πελάτες και ενημερώσεις προόδου
Οδηγία πριν από την εγκατάσταση, προετοιμασία εξοπλισμού, εντοπισμός προβλημάτων και έναρξη λειτουργίας
Συνεργασία με τις μετρήσεις επαλήθευσης από τρίτους |
| Υπηρεσία μετά την πώληση |
Ετήσια περίοδος διασφάλισης της ποιότητας με δια βίου συντήρηση
Τεχνική καθοδήγηση και υποστήριξη
Χρόνος απόκρισης 2 ωρών για κλήσεις υπηρεσίας
Αποδέχεται OEM, υπηρεσίες σχεδιασμού και επιλογές ετικέτας αγοραστή |
