Λεπτομέρειες:
|
| ΟΝΟΜΑ: | Ο ηλεκτροδυναμικός δονητής εκτελεί την τυχαία δοκιμή δόνησης για ISTA 6 σειρές δοκιμής AMZON | Δύναμη ημιτόνου: | 2000kg.f (20kN) |
|---|---|---|---|
| Max.payload: | 400kg | Μετατόπιση: | 76mm |
| Ανώτατη ταχύτητα: | 2.0m/s | Μέθοδος ψύξης: | αέρας-ψύξη |
| Επισημαίνω: | Ηλεκτροδυναμικός πίνακας δοκιμής δόνησης,2000kg. Πίνακας δοκιμής δόνησης Φ,Η.Ε 38 |
||

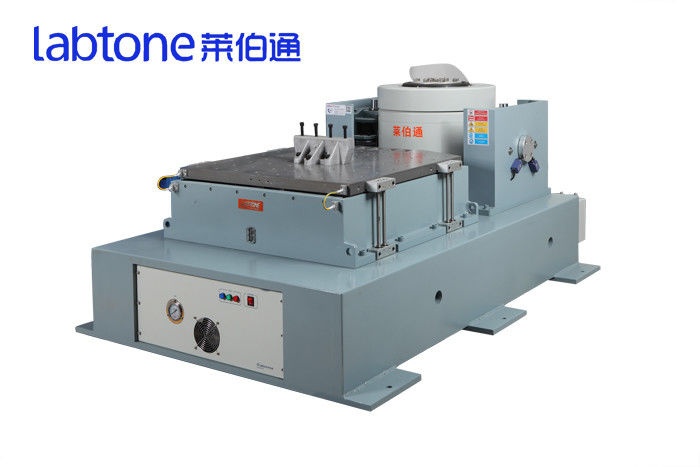

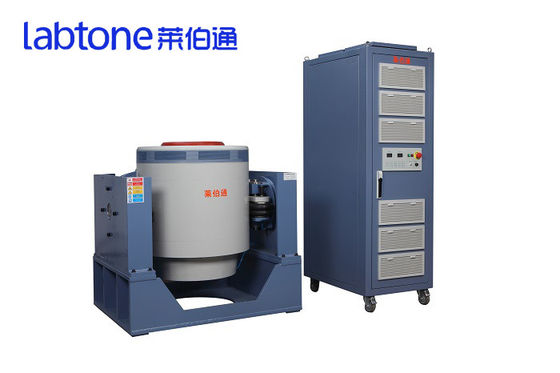

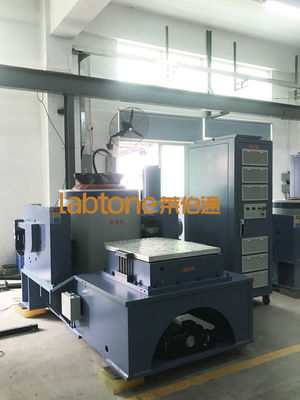

Η.Ε 38,3 2000kg. Ηλεκτροδυναμικός πίνακας δοκιμής δόνησης Φ για τις αυτοκίνητες και μπαταρίες μοτοσικλετών
Ηλεκτροδυναμικός πίνακας δοκιμής δόνησης: σκουπισμένο ημίτονο, τυχαίο, ημίτονο στην τυχαία, αναζήτηση αντήχησης, σταθερή συχνότητα
Ένα πλήρες σύνολο εξεταστικού συστήματος δόνησης αποτελείται από το δονητή, τον ενισχυτή δύναμης και τη δόνηση μετρώντας το σύστημα ελέγχου, σύμφωνα με σχετικούς τον εθνικό και τα διεθνή πρότυπα (όπως το mil-STD, το DIN, ο ISO, ASTM, το IEC, ISTA, το ΜΒ, GJB, JIS, οι BS, κ.λπ.) για να παρέχει τη τεχνική υποστήριξη για την καθιέρωση της επιθεώρησης ποιότητας των προϊόντων
Εξεταστικές εφαρμογές συστημάτων δόνησης:
αυτοκίνητος, μοτοσικλέτα, ηλεκτρονική, αεροδιάστημα, σκάφος, τηλεπικοινωνίες, οπτικοηλεκτρονική, όργανο κ.λπ.
Ηλεκτροδυναμική επιτραπέζια προδιαγραφή δοκιμής δόνησης:
| Προδιαγραφές A20S34 δονητών | ||||
| Μέγιστο ημίτονο (PK) | 2400Kg.f αιχμή (24KN) | |||
| Τυχαίος (RMS) | 2200Kg.f RMS (22KN) @ISO5344 | |||
| Κλονισμός (PK) | 4400Kg.f μέγιστο @6ms (44KN) | |||
| Χρησιμοποιήσιμη συχνότητα | DC~3000Hz | |||
| Μέγιστη μετατόπιση (PP) | 76mm (3inch) | |||
| Μέγιστη ταχύτητα | 2m/s | |||
| Μέγιστη επιτάχυνση | Ημίτονο: 100G (980 m/s2) Τυχαίος: 60G (588 m/s2) | |||
| Κάθετη υποστήριξη φορτίων | 300KG | |||
|
Αναστολή σώματος φυσική Συχνότητα (άξονας ώθησης) |
Λιγότερο από 2,5 Hz | |||
| Armature διάμετρος | Ф336 χιλ. | |||
| Armature βάρος | Περίπου 24kg | |||
|
Θεμελιώδης αντήχηση Συχνότητα (γυμνός πίνακας) |
2.600 Hz (nom.) +/- 5% | |||
|
Σύνδεση φορτίων Σημεία (πρότυπα) |
21stainless ένθετα χάλυβα M10 | |||
| Περιπλανώμενη πυκνότητα ροής | <10gauss | |||
| Επιτρεπόμενη μερική δύναμη | 500.N.M | |||
| Διαστάσεις δονητών | 1190mmL×860mmD×1060mmH | |||
| Βάρος του δονητή | Περίπου 1800Kg | |||
|
Πρότυπο
|
EV103
|
EV203
|
EV106
|
EV206
|
EV210
|
EV220
|
|
Συχνότητα (Hz)
|
2-4000
|
2-2500
|
2-3000
|
2-3000
|
2-3000
|
2-2500
|
|
Ανώτατη δύναμη εξόδου (kg.f)
|
300
|
300
|
600
|
600
|
1000
|
2000
|
|
Μέγιστη μετατόπιση
(mmp-π)
|
25
|
38
|
25
|
50
|
50
|
50
|
|
Μέγιστη επιτάχυνση (γ)
|
100
|
100
|
100
|
100
|
100
|
100
|
|
Μέγιστη ταχύτητα (cm/s)
|
200
|
120
|
180
|
200
|
200
|
200
|
|
Ωφέλιμο φορτίο (κλ)
|
110
|
120
|
200
|
200
|
300
|
400
|
|
Armature μάζα (κλ)
|
3
|
3
|
6
|
6
|
10
|
20
|
|
Armature διάμετρος (χιλ.)
|
φ150
|
φ150
|
φ200
|
φ200
|
φ240
|
φ320
|
|
Μέθοδος ψύξης
|
Αναγκασμένος - αερόψυξη
|
|||||
|
Βάρος γεννητριών δόνησης (κλ)
|
460
|
460
|
720
|
920
|
1100
|
1600
|
|
Διάσταση L*W*H γεννητριών δόνησης (ΚΚ)
|
750*560*670
|
750*555*670
|
800*600*710
|
800*600*710
|
845*685*840
|
1200*870*1100
|
|
Ενισχυτής δύναμης
|
Amp3k
|
Amp3k
|
Amp6k
|
Amp6k
|
Amp12k
|
Amp22k
|
|
Μέθοδος ψύξης
|
Αναγκασμένος - αερόψυξη
|
|||||
|
Βάρος ενισχυτών δύναμης (κλ)
|
250
|
250
|
320
|
320
|
350
|
500
|
|
Διάσταση L*W*H ενισχυτών δύναμης (ΚΚ)
|
800*550*1250
|
|||||
|
Απαιτήσεις χρησιμότητας
|
3-phase AC380V ±10% 50Hz
|
|||||
|
Συνολική ικανότητα (KW)
|
8
|
9
|
18
|
20
|
25
|
35
|
Μέγεθος (χιλ.): 300 Χ 300-1500x1500 ή προσαρμοσμένος
Υλικό: Αλουμίνιο το /Magnesium
Η πλατφόρμα επέκτασης αποτελείται από το κράμα μαγνήσιου για να παρέχει την επέκταση για armature. Με το λογικό και επιστημονικό σχέδιο, η πλατφόρμα μπορεί να επιτύχει μια εξεταστική συχνότητα του kHz 2. Η συγκεκριμένη μικροδομή παρέχει τη λογική απόσβεση δόνησης και ελαχιστοποιεί τον παράγοντα ενίσχυσης της υψηλής συχνότητας αντήχησης.
Υλικό: Αλουμίνιο το /Magnesium
Σύμφωνα με την πραγματική απαίτηση του πελάτη, μπορούμε να προσφέρουμε τις διαφορετικές μορφές του προσαρτήματος, όπως η τρισδιάστατη μορφή τετραγώνων, Λ και Τ.
Pre-Sales υπηρεσία
1)Τεχνικές διαβουλεύσεις: μέθοδος δοκιμής, εργαστηριακός προγραμματισμός και πρόταση.
2)Επιλογή εξοπλισμού: σχέδιο επιλογής, FAQ.
3)Εξεταστικό σχέδιο προϊόντων.
4)Επικοινωνία πελατών και έκθεση προόδου.
Υπηρεσία μεταπωλήσεων
1)Τεχνική κατάρτιση: λειτουργία του εξοπλισμού, της καθημερινής συντήρησης, της κοινών διάγνωσης ελαττωμάτων και της ανίχνευσης μηχανικών βλαβών.
2)Σχέδισσα επιτόπια υπηρεσία: Ανίχνευση του προβλήματος το συντομότερο δυνατό προκειμένου να αποβληθούν ο εξοπλισμός και οι ανθρωπογενείς κίνδυνοι. Αυτό πρόκειται να εξασφαλίσει τη μακροπρόθεσμη και σταθερή λειτουργία εξοπλισμού καθώς επίσης και την παράδοση των πιό πρόσφατων τεχνικών πληροφοριών.
3)Τεχνική υποστήριξη: οι ειδικές πληρωμένες υπηρεσίες παρέχονται σύμφωνα με τις ανάγκες του πελάτη.
Εργαστήριο Labtone
Υπεύθυνος Επικοινωνίας: Mr. Labtone
Φαξ: 86-769-85370093
